APD升压芯片(PSP5130)

产品咨询
Click Refresh Verification Code

产品详情

产品特点

输入电压范围:+2.8 ~ +5.5V

输出电压范围:(VIN+5V- 70V

内部集成0.6Ω 75V功率MOSFET

升压输出功率:300mW

电流检测精度:±10%

可通过调节外部电阻对APD电流进行限流

固定开关频率:400KHz

集成软启动功能

关断电流小于A

固定PWM频率方便噪声滤波

工作温度:-40°C ~ +85°C

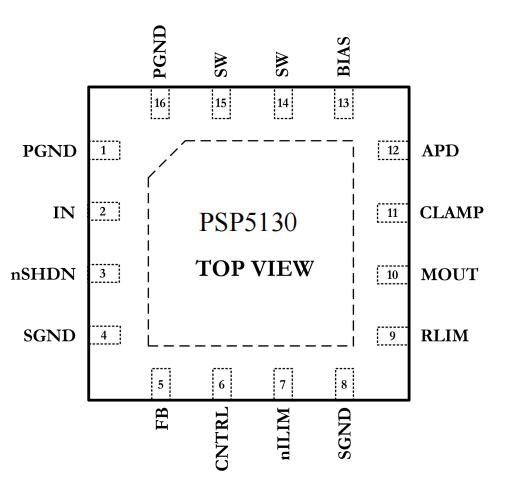

3mm x 3mm 16-lead TQFN封装形式

Pb-free, Halogen-free, RoHS/WEEE-符合

产品概述

PSP5130恒定频率脉冲宽度调制(PWM)升压电源管理芯片具有内部开关和带高速可调限流的高压侧电流监测能力。这个设备可产生高达70V(300mW)的输出电压以及提供高达4mA的电流监测。PSP5130的工作电压从2.8V到5.5V。

恒定开关频率(400kHz)的PWM结构具有低噪声输出电压,易于过滤。芯片内部集成了一种高压内功率MOSFET,使得芯片输出电压可达70V。内部软启动电路在启动时限制输入电流升压转换芯片启动。PSP5130具有关闭模式以节省功耗。

PSP5130集成了超大动态范围的电流监控电路,监控电流范围为500nA至4mA,且同时保持高精度。通过调节外接电阻可设置调限流保护APD来防止输出光功率突变,钳位二极管可保护监控电路在过压条件下的输出。另外保护功能包括逐周期电流限制、升压转换开关的锁定、欠压锁定(UVLO),以及热关断等功能(温度达到150)

PSP5130工作温度范围从-40℃~+85℃。采用3mm X 3mm 16-pin QFN封装。

产品应用

向APD提供偏置和电流监控

GPON/XGPON/XGSPON光猫应用

GPON/XGPON/XGSPON光模块应用
